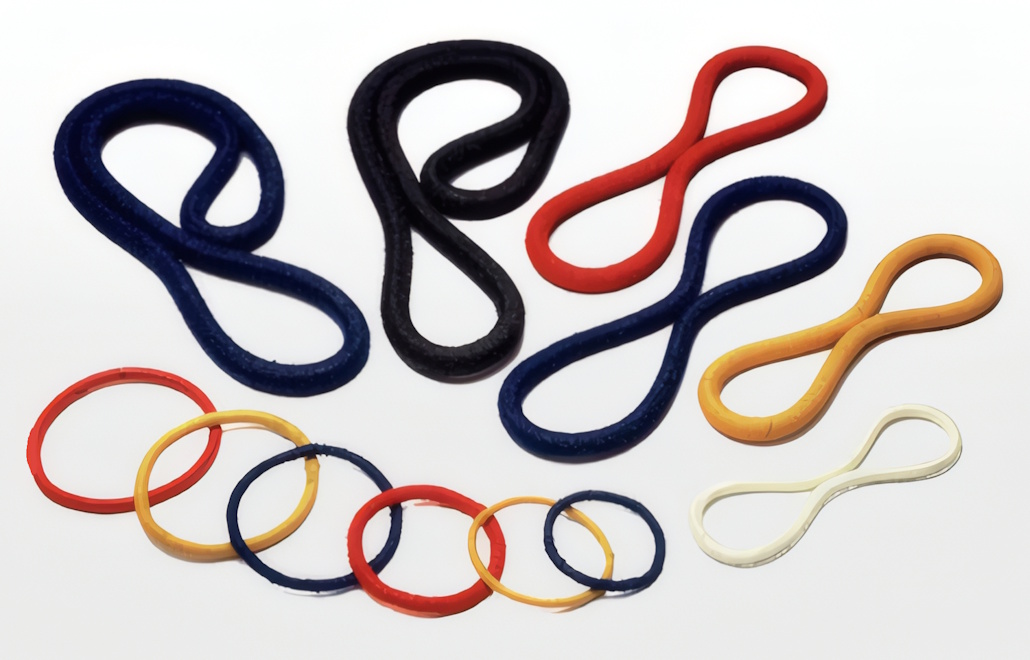

Endlos geflochtene Rundriemen

Download Prospekt (PDF)

Endlos geflochtene Rundriemen von Pflug sind das ideale Kraftüber-
tragungselement für niedrige – mittlere Drehzahlen (bis 10.000 U/min).

Durch ihren Aufbau lassen sich auch kleinste Scheibendurchmesser realisieren, der empfohlene Mindestscheibendurchmesser ist 3,5 x Riemendurchmesser.
Ein besonderer Vorteil liegt darin, dass sie sich in jede beliebige Richtung umlenken lassen und sich dadurch Drehrichtungsänderungen, Mehrscheiben-antriebe, Tangentialantriebe und versetzte Antriebe konstruktiv einfach realisieren lassen. Durch ihre lineare Auflagefläche sind sie einfach zu führen, sehr spurtreu, extrem laufruhig und leise. Generell bestehen diese Riemen aus einem Zugträger und dem umgebenden Mantel, der den Zugträger schützt, als Trägermaterial für Beschichtungen oder als Reibpartner zum Transportgut dient.

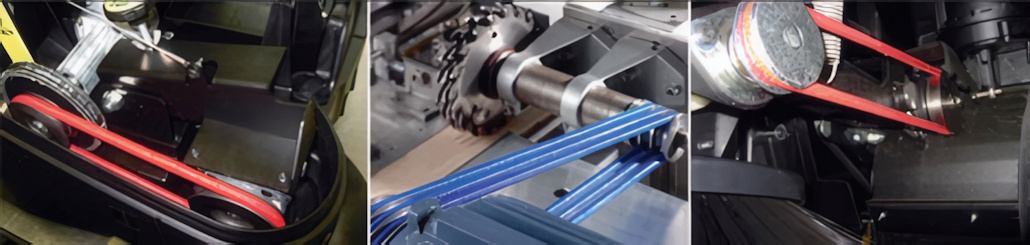

Einsatzbeispiele für endlos-geflochtene Rundriemen

Je nach Auswahl des entsprechenden Mantelmaterials können hier bestimmte Eigenschaften, wie Antistatik oder Oberflächenstrukturen von fein – grob erreicht werden. Sämtliche Zugträger werden endlos gewickelt. Elastische Typen kommen ohne aufwändige Nachspannvorrichtungen aus und sind somit im Maschinen- und Anlagenbau ein sehr beliebtes und kostengünstiges Konstruktionselement.

Einsatzbeispiele für endlos-geflochtene Rundriemen

Dehnungsarme Typen werden hauptsächlich für Transportaufgaben oder Sonder-
aufgaben eingesetzt. Hier reicht die Palette der Zugträger von semielastischen Fasern bis hin zu V4A. Da endlos geflochtene Rundriemen überwiegend als kraftschlüssiges Übertragungselement eingesetzt werden, ist die erreichbare Spannkraft in Verbindung mit dem Reibwert ausschlaggebend für die maximal zu erreichende Übertragungsleistung. Durch ihren Mehrkomponentenaufbau und die bei uns verwendeten Rohstoffe können wir bei elastischen Typen die Grund-ausführungen um bis zu 300 % verstärken, ohne dass sich der Durchmesser wesentlich ändert.

Bereits bei 5 mm Riemen lassen sich somit Spannkräfte bis 300 N realisieren.
Die Beschichtung wird je nach Einsatzzweck ausgewählt, im Normalfall schützt sie den Mantel, verbessert die Abriebfestigkeit und erhöht den Reibwert und somit auch die Übertragungsleistung. Um die Abriebfestigkeit zu erhöhen oder eine sehr glatte Oberfläche zu erreichen, können wir Riemen auch mehrfach beschichten.

geflochten_rund_3

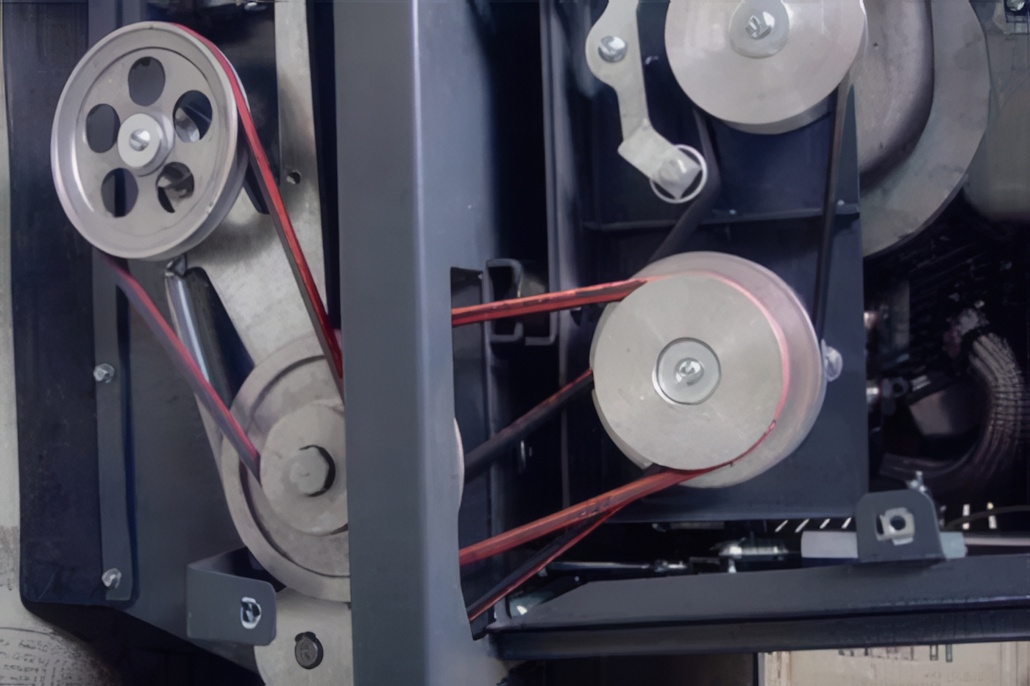

Antriebseinheit einer Großreinigungsmaschine

Gerne berechnen wir Ihren Einsatzfall und empfehlen die am besten geeignete
Ausführung.

Lieferbare Durchmesser:    3 – 18 mm
Lieferbare Längen:     240 mm – 50.000 mm
Temperaturbeständigkeiten: -50°C – +480°C
Reibwerte:                            0,05µ – 0,35µ *
Maximale Spannung:             < 500 N

Alle Angaben können je nach Typ und verarbeitetem Material abweichen.
* Nach Pflug Prüfvorschrift SPPN 91.001, bezogen auf Stahl V2A geschliffen
